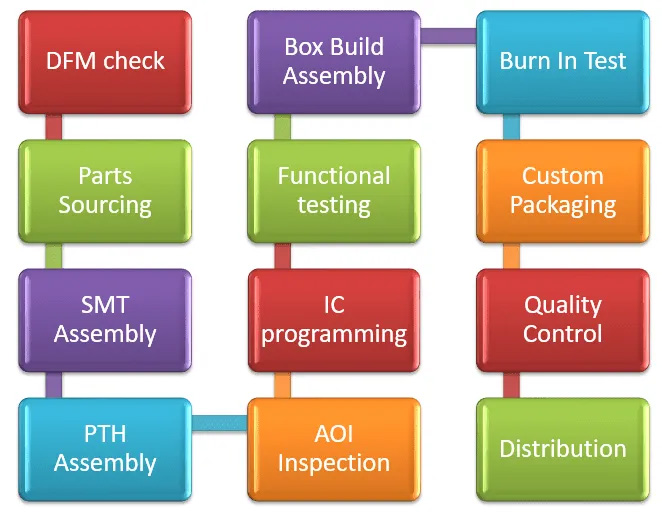

设计电子设备不仅仅是制造一个功能性产品，它还涉及生产一个可靠、可制造且成本低廉的设计。这种设计评估技术称为可制造性设计或 DFM。这是电子制造过程的第一步。如果 DFM 执行不当，很可能会发生因设计缺陷而导致的严重拒收。

DFM 检查涉及根据适用的设计规则审查设计和合适的材料，并与制造团队协商进行稳健性评估。DFM 涉及 PCB 焊盘设计、走线宽度和组件位置等关键领域。DFM 还旨在实现经济高效的设计，这可以通过使用标准部件并尽可能简化设计来实现。其他考虑因素包括适当的热管理、机械或尺寸约束和测试规定。这是一种主动方法，而不是在生产后期纠正问题，因为在后期由于设计缺陷已经有大量拒收。评估设计错误并纠正它们将有助于缩短产品交付周期。

海博依靠 DFM 作为一种客观分析和优化设计的方法。盈利能力、质量和可制造性是公司在电子制造和设计过程中的主要动机。凭借多年的经验，海博制定了指导方针和最佳实践，以通过 DFM 工具实现经济高效且稳健的电子制造。

物料清单 (BOM) 是采购团队寻找潜在供应商的主要参考。BOM 指示根据与装配工艺兼容的电气、机械和热性能精心挑选的材料。评估供应商和权衡每项绩效指标都基于每家公司的业务战略。在确定供应商特性的优先级时，预计会出现权衡。加权标准分析方法是供应商评估中最实用的方法。

成本仍然是寻找电子零件和电子制造供应商的主要因素。能够提供最低报价的供应商将获得最大的优势。必须仔细审查报价，考虑所有关键条款和条件，例如交货时间、价格和最低订购量 (MOQ)。

降低供应链风险的战略解决方案是寻找替代供应商或零部件。这是为了确保在出现意外短缺和问题时原材料供应的连续性。但请注意，获得额外零部件或供应商的资格将产生一些与资格认证和维护多家供应商相关的成本，以避免由于供应商限制而导致电子产品制造出现问题。

PCB 组装是电子制造过程中的关键步骤。在 PCB 组装过程中，所有电子元件都将焊接在 PCB 板上。通常，有两种元件焊接方法：SMT（表面贴装技术）元件的回流焊接和 PTH（镀通孔）元件的波峰焊。此外，在某些情况下也需要手动焊接。

在PCB设计阶段，PCB设计人员首先要确定PCB正反两面SMD（贴装）和DIP（插件）的布局，不同的组装方式对应着其他的工艺，对产线也有额外的要求，必须慎重考虑。

当PCB设计文件完成后，PCB组装厂将彻底检查BOM（清单）和拾取和放置文件，然后设计适当的生产说明，包括电子板制造流程、方法、参数以及针对任何指定类型的PCB需要考虑的基本问题。

在功能测试中，在施加电源的同时模拟产品的操作环境，以了解其输出和行为。它涉及专门设计的专用测试夹具，用于确定产品的特性性能。将产品的响应与设计规格进行比较，以了解其是否正常运行。功能测试是电子制造过程中确保电子产品质量的重要步骤。测试良率百分比是根据通过的零件数量和测试零件总数计算得出的。功能测试是电子制造过程中确保电子产品质量的重要步骤。

海博的测试专家团队将协助您满足功能测试需求。海博与客户合作审查测试规范并确定和验证测试程序。我们了解功能测试的重要性，它是交付符合标准的零件的先决条件。

整机组装是一种电子制造服务，其中不同的子部件被集成到电子外壳中，最终形成一个功能单元。要组装的子部件包括印刷电路板、线束和其他机电部件。外壳或外壳应具有结构和机械性能，以保护内部系统免受温度、湿度和振动等外部压力的影响。

这种组装类型可以定制，范围从简单到更复杂的子组装。首先，选择和采购组装产品所需的全套材料和零件。零件可以是现成的，也可以根据您的设计要求定制。整机组装服务提供商也可以是制造和组装印刷电路板 (PCBA) 的同一供应商。接下来是将组件组装在外壳内，可以手动或通过自动化完成。测试最终产品以验证其是否符合性能要求。其他子流程还包括焊接、接线和线束。

海博是一家值得信赖的整机组装供应商，拥有技术精湛的设施和出色的团队支持。在海博，我们高度重视电子产品制造过程的质量，直到产品完全交付给客户。从组装简单设计到复杂的整机组装，灵活性都是我们的强项。

老化测试是另一种质量筛选过程，通过施加电压和温度来加速产品的潜在缺陷。根据客户要求，控制电压值、温度和老化时间以检测故障产品。老化炉包含插槽或网盘，用于装载老化板。

老化板由插座组成，单元安装或插入到插座中。电路板和插座具有特定的工具寿命，通常以插入或加载次数来衡量，必须对其进行监控和维护，以确保单元的测试正确。电路板和插座材料还应能够承受高温和重复偏置循环。未通过老化测试的单元将被筛选出来，并对严重拒收的单元进行进一步的故障分析。

烤箱还应定期校准，并进行预防性维护，以保持一致和准确的温度和测试能力。在预防性维护期间，将检查老化板的主动和被动部件，并在必要时进行更换。老化测试过程的生产率取决于烤箱容量、老化时间和板容量。

在设计定制包装时，必须仔细检查电子产品的物理属性、功能和灵敏度。定制包装的主要目的包括在运输和搬运过程中防止机械应力、屏蔽热、压力和湿气等环境因素以及材料充电和放电引起的 ESD 保护。包装不当可能会毁掉成功的电子产品制造。包装还应包含其他产品信息，例如批次或批号和数量，还应显示公司徽标。

对于对湿度敏感的电子产品，可以使用防潮袋、干燥剂和湿度卡进行干包装。可以与客户讨论不同的包装配置，并应与当前的行业趋势和要求保持一致。在定制包装中，应考虑环境和政府法规，以避免不合规。

海博提供经过工程评估并经过严格评估的定制包装。包装经过一系列验证和测试，以确保包装能够在运输过程中保护零件。

配送是电子产品制造流程的最后一步。它是将产品从电子工厂运送到客户商店或仓库的过程。必须以这样的方式进行，即保护产品免受外力影响，以防止损坏的货物到达客户手中。必须将过多的热量和湿度带来的变形和损坏风险降至最低。成功的配送过程意味着产品在正确的时间到达其预定目的地并且状况良好。

最新技术正被用于增强配送流程，例如自动跟踪发货状态。这种自动跟踪使客户能够虚拟地了解订单的实际位置。任何问题都会立即通知客户和供应商，以便有效解决延误问题。通过自动开票、基于系统的交易和智能应用程序，无缝配送流程也成为可能，这对电子制造大有裨益。

在选择FPC供应商时，您获得的不仅仅是一块电路板，更是产品成功的关键保障。海博精密深知这一点，因此我们构建了超越传统制造商的综合价值体系。

1. 深度技术赋能：从“制造”到“智造”
专家级工程支持：我们拥有平均超过10年经验的工程师团队，他们不仅是生产工艺专家，更是您设计阶段的延伸。我们提供免费的DFM（可制造性设计）分析，在产品设计初期介入，为您优化方案、规避风险、降低成本，从源头确保项目的可制造性和高良率。
前瞻性的技术储备：我们持续投入研发，在线宽线距、孔径大小、多层柔性板及刚挠结合板等复杂工艺上保持技术领先。我们能挑战 50/50μm甚至更精细的线路，并成熟掌握盲埋孔、软硬结合等高端技术，满足您最前沿的设计需求。
2. 无懈可击的质量与可靠性
超越标准的品控体系：我们信奉“质量是设计和生产出来的，不仅仅是检验出来的”。全流程贯彻ISO 9001质量管理体系，从原材料入库到成品出货，超过 20道严格质检工序（包括AOI自动光学检测、100%电性能测试、抽检飞针测试等），确保每一片交付给您的FPC都性能稳定、可靠耐用。
极致的可靠性验证：我们拥有完善的可靠性实验室，可进行弯折测试、环境测试（高低温、湿热）、剥离强度测试等，用数据为您验证产品在极端条件下的表现，为您的终端产品保驾护航。
3. 极致的柔性供应链与响应速度
快速响应的打样服务：我们理解创意不等人。我们为研发阶段客户提供高效的快速打样服务（通常5-7个工作日），并配有专属项目经理跟踪进度，确保您的研发周期不被耽误。
稳定高效的大规模交付能力：我们拥有高度自动化的生产线和成熟的供应链管理系统，具备从小批量试产到百万级大规模交付的无缝衔接能力，承诺的交期就是铁律，绝不因量大量小而影响品质和效率。
4. 成本优化与价值共创
综合成本优势：我们通过工艺优化、材料选型建议和规模化采购，帮助您在保证性能的前提下寻找最佳成本平衡点，避免“过度设计”，实现真正的价值最大化。
透明的合作模式：报价清晰，无隐藏费用。任何可能影响成本和进度的因素，我们都会在第一时间与您坦诚沟通，共同决策，建立基于信任的长期合作关系。
5. 行业聚焦与经验背书
深耕细分市场：我们在消费电子、汽车电子、医疗设备等领域拥有丰富的项目经验，熟悉这些行业的特定标准、认证要求和可靠性需求。我们不仅能提供产品，更能提供符合行业规范的解决方案。
经过验证的成功案例：我们是众多行业领先品牌的秘密武器。我们的FPC产品已广泛应用于折叠屏设备、新能源汽车BMS、高端医疗监护仪等对质量要求苛刻的产品中，并经受住了市场的长期考验。
