CEM1、CEM3、FR4、铝基、铜基、氧化铝、聚酰亚胺、聚四氟乙烯
材料厚度:0.5-10.0mm
铜厚(oz):1/3oz至20oz
ISO9001: 2015 认证和 UL 认证
IPC 600 2 级和 3 级
100% 电子测试和 AOI 检查

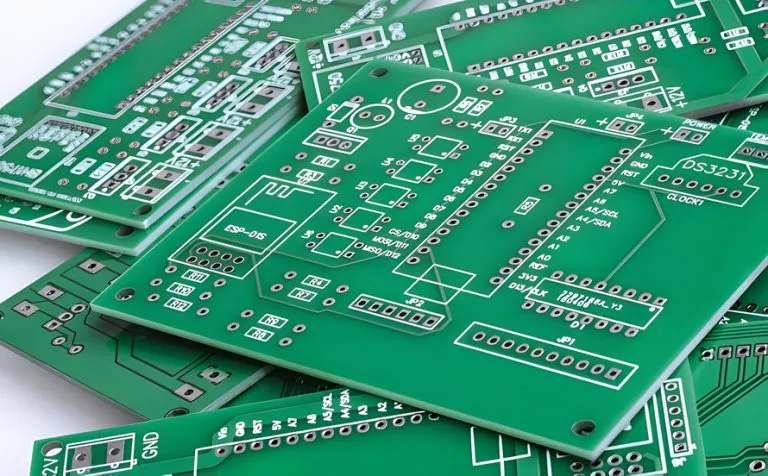

单面 PCB 是只有一层铜层的印刷电路板,铜层位于电路板的顶部或底部。它是根据层数分类的三种主要 PCB 类型之一。其他类型包括 双向 和 多层PCB如果按照制作复杂程度和功能性来比较,单面PCB是最简单的类型。
单面 PCB 由一个导电层组成,可在此安装或组装元件。该面包含电路,因此最适合低功能、低成本和大批量产品。中国单面 PCB 制造商以大批量和快速周转制造而闻名于世。
最早和最基本的印刷电路板类型是 单面PCB。 随着电子设备的发展,我们的生活方式发生了巨大变化。随着移动电话和计算机的发明,无线通信成为可能。印刷电路板或 PCB 是使这些设备的重要功能成为可能的创新。单面铜 PCB 可作为组件的机械支撑和电气连接基础。
要全面了解单面 PCB 的制造过程,首先了解其结构非常重要。以下是单面铜 PCB 板的各部分。
单面 PCB 也可以有不同的基板类型:刚性、柔性和刚柔结合。对于刚性 PCB,基板由编织玻璃纤维材料制成,称为 FR4,这是一种阻燃材料。数字 4 表示材料分类为环氧玻璃纤维。虽然 FR4 和刚性类型是最常见和最熟悉的基板,但也使用具有较软材料的柔性基板,通常是聚酰亚胺。柔性基板可以弯曲以符合所需的设计。单面柔性 PCB 主要用于相机、磁盘驱动器和显示设备。
铜层是承载信号和电流的导电轨道。制造商首先制作一整层铜,然后通过化学反应去除不属于设计的部分。
阻焊层是涂在单面铜 PCB 板上的保护层。绿色是由于聚合物焊膏材料。阻焊层还可以帮助焊膏仅润湿接触垫,而不会溢出到迹线上。
用于焊接元件的裸露铜将通过多种方法进行电镀,例如热风焊料整平 (HASL) 或化学镀镍浸金 (ENIG) 和浸锡。
丝网印刷显示了印刷电路板上的可追溯性参考。丝网印刷上显示的一些信息包括 PCB 零件编号、符号、测试点、基准点和组件参考。
尽管单面 PCB 技术已经成熟,但由于成本低廉,它仍然是许多应用的热门选择。事实上,它远未过时,因为它的设计和制造成本低廉。这是因为构建 PCB 所需的材料成本较低,且涉及的工序较少。如果成本是主要考虑因素,PCB 设计师将尽可能选择在单面 PCB 上进行设计。
在三种类型的 PCB 中,单面 PCB 的设计、制造和组装最容易。额外的层意味着电路板必须经过更多的内层处理。由于复杂性较低,预计单面 PCB 的首次通过率也更高。制造过程中需要控制的元素和流程较少。
由于基本单面 PCB 制造工艺涉及的步骤比其他类型的 PCB 少,因此 PCB 可在两周内交付。高速机器可以高效地处理电路板,不易出错。
单面 PCB 的应用范围很广,包括消费电子、汽车工业、工业控制系统和电源。由于单层 PCB 简单且经济高效,因此适合不太复杂的应用。单面 PCB 的典型应用包括:
单面 PCB 制造过程采用高度自动化的“印刷”和“蚀刻”技术。以下是生产单面铜 PCB 板的主要步骤:
设计是 PCB制造. 原理图是使用计算机辅助设计 (CAD) 程序生成的。使用包含工具和元素的 CAD 程序将电路和组件排列在原理图中。然后,原理图将转换为布局,该布局基本上显示了印刷电路板的物理外观。
将光刻胶化学品(一种对光或紫外线敏感的材料)涂在基板上。光掩模用于覆盖具有铜图案的部分,并将不需要的铜暴露在紫外线下。暴露的部分会发生化学变化,最终溶解。
未被覆盖的铜被蚀刻掉,只留下设计所需的铜。蚀刻溶液用于溶解不需要的铜。然后用去离子水冲洗电路板以去除化学残留物。
使用机械或激光钻孔机在单面 PCB 上钻孔。钻孔上镀有导电金属,以便元件之间接触。孔或通孔有各种尺寸、类型和长度。
通过丝网印刷工艺将阻焊层涂在单面铜 PCB 板上。阻焊层环氧树脂是一种热固性材料,受热后会固化。另一种方法是通过应用感光膜材料,然后显影并固化。
热风焊料整平是铜接触垫表面处理的传统方法。将裸露的单面 PCB 板浸入焊料槽中,以便能够涂覆焊盘。另一种方法是通过化学镀镍浸金,其采用化学镀镍工艺,并带有闪金材料。
丝网印刷的印刷方式与阻焊膜几乎相同,即在单面铜 PCB 上涂上感光液体环氧树脂,然后将其暴露在紫外线下。另一种技术是直接印刷丝网印刷油墨,然后再次将其暴露在紫外线下进行固化。
裸露的单面 PCB 板必须通过在线测试或飞针测试进行测试过程。ICT 是一种更有效的方法,因为它涉及一个带有钉床或弹簧针的夹具,这些夹具与测试点接触以确定电路板的电气响应。相反,飞针测试可以灵活地移动并访问 PCB 上的测试网络。
在选择FPC供应商时,您获得的不仅仅是一块电路板,更是产品成功的关键保障。海博精密深知这一点,因此我们构建了超越传统制造商的综合价值体系。
1. 深度技术赋能:从“制造”到“智造”
专家级工程支持:我们拥有平均超过10年经验的工程师团队,他们不仅是生产工艺专家,更是您设计阶段的延伸。我们提供免费的DFM(可制造性设计)分析,在产品设计初期介入,为您优化方案、规避风险、降低成本,从源头确保项目的可制造性和高良率。
前瞻性的技术储备:我们持续投入研发,在线宽线距、孔径大小、多层柔性板及刚挠结合板等复杂工艺上保持技术领先。我们能挑战 50/50μm甚至更精细的线路,并成熟掌握盲埋孔、软硬结合等高端技术,满足您最前沿的设计需求。
2. 无懈可击的质量与可靠性
超越标准的品控体系:我们信奉“质量是设计和生产出来的,不仅仅是检验出来的”。全流程贯彻ISO 9001质量管理体系,从原材料入库到成品出货,超过 20道严格质检工序(包括AOI自动光学检测、100%电性能测试、抽检飞针测试等),确保每一片交付给您的FPC都性能稳定、可靠耐用。
极致的可靠性验证:我们拥有完善的可靠性实验室,可进行弯折测试、环境测试(高低温、湿热)、剥离强度测试等,用数据为您验证产品在极端条件下的表现,为您的终端产品保驾护航。
3. 极致的柔性供应链与响应速度
快速响应的打样服务:我们理解创意不等人。我们为研发阶段客户提供高效的快速打样服务(通常5-7个工作日),并配有专属项目经理跟踪进度,确保您的研发周期不被耽误。
稳定高效的大规模交付能力:我们拥有高度自动化的生产线和成熟的供应链管理系统,具备从小批量试产到百万级大规模交付的无缝衔接能力,承诺的交期就是铁律,绝不因量大量小而影响品质和效率。
4. 成本优化与价值共创
综合成本优势:我们通过工艺优化、材料选型建议和规模化采购,帮助您在保证性能的前提下寻找最佳成本平衡点,避免“过度设计”,实现真正的价值最大化。
透明的合作模式:报价清晰,无隐藏费用。任何可能影响成本和进度的因素,我们都会在第一时间与您坦诚沟通,共同决策,建立基于信任的长期合作关系。
5. 行业聚焦与经验背书
深耕细分市场:我们在消费电子、汽车电子、医疗设备等领域拥有丰富的项目经验,熟悉这些行业的特定标准、认证要求和可靠性需求。我们不仅能提供产品,更能提供符合行业规范的解决方案。
经过验证的成功案例:我们是众多行业领先品牌的秘密武器。我们的FPC产品已广泛应用于折叠屏设备、新能源汽车BMS、高端医疗监护仪等对质量要求苛刻的产品中,并经受住了市场的长期考验。
