为什么要用Gerber？Gerber又称为图档，是一种标准的文件格式。Gerber由两个重要部分组成，Gerber图档用来描述某一层的内容（有点类似菲林），以及NC钻孔文件。

PCB厂可以直接通过Gerber生产出最终的PCB，目前常用的格式是RS-274X，大部分板厂也支持最新的Gerber X2格式（包含更多的板子的堆叠信息和属性）。很多工程师喜欢直接把PCB设计文件发给板厂，其实这种“偷懒”的做法是有风险的，因为板厂最终还是需要把PCB文件转换成Gerber才能生产，所以从PCB到Gerber这个过程中，存在很多潜在的问题。

由于EDA工具版本的问题，板厂打开的PCB文件可能已经发生改变。

由于缺乏沟通，PCB上一些不需要显示的参数也残留在成品上。

总之，PCB转Gerber的过程不一定和copy一样，设计师应该负责这个过程。所以大部分有经验的工程师都会手工把PCB转成Gerber，然后通过CAM350等软件检查Gerber是否有问题，再发给板厂处理。另外，不管你用Altium、Allegro还是Expedition，只要你转成Gerber，板厂都能正确识别。还有一点就是Gerber很难反向生成PCB，为了保险起见，企业也不愿意直接把设计源文件发给板厂。

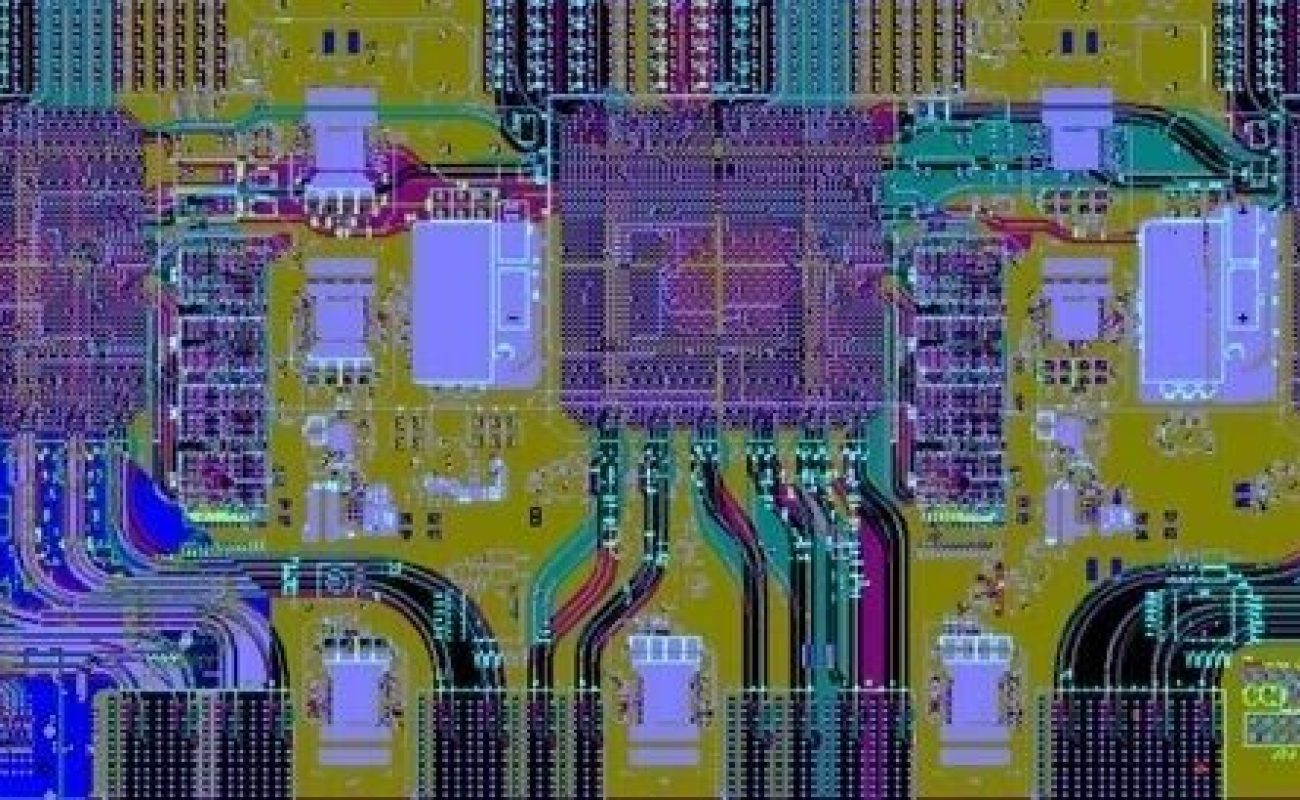

PCB gerber文件通常包括轮廓、CNC（电镀和非电镀）、丝网印刷层、阻焊层、铜层、焊膏层。

布局文件由D-code和坐标文件组成，如果没有D-code，走线就没有宽度，焊盘只有轮廓；如果没有坐标，就没有图形轮廓和板子尺寸；通常坐标文件会体现布局文件，而D-code文件有时是单独存在的，这时候就需要我们单独识别这些D-code，如果软件无法识别，就需要我们工程师手动输入D-code，发送给客户确认GERBER文件是否正确。

关于CNC文件，一般来说，包括DDR文件和钻孔文件，DDR文件中有孔的大小，数量，是否镀层。

关于钻孔文件，一般来说，它的格式一般以“TXT”格式显示，主要用于给钻孔提供数控钻头在生产中所需要的坐标文件，指示钻孔在程序标记的位置进行钻孔，完成PCB钻孔的过程，所以它以M48开始，同时定义钻孔文件格式（3:3或4:3），单位和消零信息。

protel和新版altiumDesigner的PCB文件后缀都是“pcb”或者“pcbdoc”，很多PCB设计文件都采用这个后缀

ZUKEN的Cadstar、CR5000等pcb文件的后缀一般都是“pcb”

Cadence下Allegro、Eagle的PCB软件的PCB文件后缀为“brd”

PADS、protel、P-cad“asc”软件的PCB文本格式

cam350的pcb输出格式为“cam”

pcb设计文件生成的ODB++文件格式为“tgz”

因为pcb文件是用专业软件画出来的，所以可以用这类软件打开，比如大家熟知的Protel软件

也可以用altium软件打开，altium是protel软件最新版本

我们还可以选择同样好用的PADS软件，如下图所示。Pads软件，适合高端电路设计。

方法一： 1. 直接将 Gerber 文件导出为 DXF 格式： 注意：需要选择低版本的 DXF 格式。 1. 新建一个空白 PCB 然后导入：

方法二： 2. 建立 Gerber 档 1. 执行快速汇入动作，汇入各层的 Gerber 档，以及 NC Drill 档，另外若要取得正确的网络名称，IPC-D-2 档也必须一并汇入。 356. 汇入所有档位后，接着：

确认各层的图层信息正确

并定义NC刀具。当然，如果这些信息在原NC刀具下已经存在，则无需重新定义。

提取网络表： 然后可以在Camtastic下看到以下信息： 如果此Gerber中包含IPC-D-356，则： Rename Nets已启用，并将准确命名Gerber中的网络。

最后一步是执行软件中包含的导出到PCB的命令

即可以得到最终的PCB文件

如何利用Altium designer反编译Gerber文件生成PCB图形和文字！

Gerber文件转PCB，常见的有Cam350，现在用altium designer也可以实现Gerber文件反转换为PCB。

创建一个新的 CAM 文件。

打开Altium designer14.2软件，文件—新建—Cam文件。

导入Gerber文件。在新建的CAM文件中，文件-导入-Gerber，导入Gerber文件。选择要打开的Gerber文件，点击打开，在弹出的窗口中选择确定。

导入 NC 钻孔和网络表文件。

在新建立的CAM文件中，文件—导入—钻孔，导入NC钻孔文件。

工具—网络表—提取，提取导入的Gerber文件的网络（将相连的线路当做同一个网络，网络名随机生成）。如果不导入网络表，则无法生成PCB文件。

文件—导出—导出到PCB，将CAM文件导出到PCB。如果上一步没有生成网络表，则无法实现PCB导出。

pcb文件生成gerber文件需要两个步骤：1.生成GERBER 2.生成NC钻孔文件运行Altium Designer文件，选择菜单-文件-打开需要的PcbDoc文件1.选择菜单-文件-进入Gerber文件

关于CNC文件，总结就是设置英制或公制单位（英寸英制毫米公制）和精度，格式为4:4或4:3，一般公制为4:4

DXF文件传输到GERBER使用软件cam350，可以很容易地将DXF文件传输到Gerber，文件-导入-选择DXF（注意，如果是genesis2000软件的ODB++文件，也可以识别）

文件—导出—导出到PCB，将CAM文件导出到PCB。如果上一步没有生成网络表，则无法实现PCB导出。

到目前为止，DXF 文件已转换为 gerber 文件。

最后，不同软件之间的文件转换可能会隐藏一定的隐患，例如特殊形状焊盘的识别，需要与原始文件进行对比或确认。同时也要意识到所有软件都不是通用的，都有其使用局限性。
