接下来让我们来看看快速 PCB 组装服务的好处。大多数客户选择快速 PCB 组装的原因如下：

节省时间： 正如本杰明·富兰克林的名言所说，“时间就是金钱”，这意味着时间可以间接产生金钱。在快速 PCB 组装服务的背景下，时间越短，产品就可以越早投入使用，这意味着更高的客户满意度，以及在特定时间范围内可以生产更多单位。

规避成本： 由于生产时间缩短，支出也减少了。

定制： 由于目标是缩短生产时间，因此可以在不牺牲电路板的质量和整体功能的情况下优化材料、组件和工艺。

任何商业决策都不可避免地会遇到挑战。当我们试图缩短周转时间时，我们必须意识到可能出现的挑战。通过这种方式，必须采取缓解措施并仔细规划以克服挑战：

随着中国快速周转 PCB 组装制造商数量的不断增加，零部件可能不再容易买到。请记住，PCBA 的物料清单 (BOM) 由多个零部件组成，既有主动零部件也有被动零部件，因此有必要确保所有零部件都齐全，以避免在项目执行过程中出现意外情况。

解决这个问题有几种方法。第一种方法是与供应商建立并保持关系。这将有助于简化所需零件的采购，因为您有一份供应商的备选清单，并有方便的沟通方式。另一个解决方案是建立库存系统，以确保有零部件库存。对于需求量大的零部件，尤其是无源元件，最好有缓冲库存，以消除由于材料采购和交货时间而导致的短缺和项目延误。一个重要的方法也是找到具有相同适合度、形式和功能的替代零件，以便灵活选择。如果指定的零件不可用，您仍然可以购买替代零件并满足您的时间表。

由于中国快速周转 PCB 组装的主要目标是能够在短时间内制造电路板，因此应规划好每个细节和活动。时间线通常绘制在“甘特图”中，其中显示了活动的细分和计划的完成时间。时间安排的一部分也是加快交付，因为印刷电路板需要准时到达客户手中。

了解印刷电路板项目的预算分配是快速 PCB 组装的主要挑战之一。进行多次设计迭代和重新制作 PCB 原型可能会增加成本。影响中批量快速 PCB 组装服务的其他因素包括材料成本、工艺复杂性和测试。

在规定时间内获得最终产品有时会让其他关键指标（如质量和良品率）处于次要地位。这时，彻底的制造设计分析和评估就发挥了至关重要的作用。在印刷电路板的设计开发过程中，必须评估原理图和布局的公差、稳健性和功能性。设计团队应与制造团队保持持续协调，以解决制造过程中的任何潜在问题。

许多公司还提供快速 PCB 组装服务，这些服务具有高度自动化的流程和专家工程支持。快速 PCB 组装使这些公司更具竞争力，因为它在产品交付时间方面具有额外优势。不要轻易相信选择中国快速 PCB 组装供应商。如果您的主要目的是加快生产速度，请记住，合适的供应商对于确保满足您的主要和次要目标至关重要。

交货时间应尽可能短，这可以通过缩短制造周期和加快装运来实现，以便能够完成印刷电路板的交付。承诺的交货时间还必须包含每个流程的详细周期时间，以便能够正确规划。快速 PCB 组装不会在生产出成品时结束。成功率将取决于零件交付给客户的速度。从设计到制造最短只需七天。公司网站通常会根据层数发布其快速 PCB 组装交付时间。

即使周转时间很快，质量也必须得到高度重视和优先考虑。要确定中国快速周转 PCB 供应商是否合格，还应遵守几项国际标准。几乎所有行业都知道的通用标准是 ISO 认证，它有一系列与质量管理体系相关的要求。即使是快速周转 PCB 组装，所使用的组件和材料仍必须符合 IPC 和 UL 标准，这两个都是迎合电子制造业的国际组织。

如果使用的机器速度慢、手动且难以设置，则无法实现快速周转 PCB 组装。快速周转 PCB 组装制造商应拥有最先进的高度自动化机器，可以满足具有各种组件类型的复杂印刷电路板设计。设计和制造工程支持方面的技术能力也至关重要。优秀且有能力的快速周转 PCB 组装供应商可以提供原型快速周转设施和具有低成本劳动力的大批量生产工厂。在这种类型的业务模型中，流程得到优化，并且可以顺利过渡到大批量制造，因为从设计到生产的沟通更加简化。先进的表面贴装技术 (SMT) 生产线必须具有与您的技术要求相匹配的功能。

仔细想想，糟糕的客户服务通常会阻碍顺畅的沟通，并进一步延迟产品开发和制造过程中的决策。如果有误解的要求，周期时间可能会受到严重影响。客户、设计团队、制造和工程支持团队必须密切合作，讨论问题和项目状态。优质的客户服务意味着能够及时解决问题，主动应对潜在问题，并透明地处理差距和问题以纠正和预防问题。供应商必须提供技术和行政支持，以在满足装运要求和拥有优质、功能齐全的 PCB 之间取得平衡。

成本，几乎不用说，是选择合适的快速 PCB 组装服务合作伙伴的常用指标。最好选择一家能够满足您期望的项目期限且仍能提供有竞争力的价格的中国快速 PCB 组装供应商。可以通过选择替代的、更便宜的材料或消除不必要或不增值的流程来降低成本，从而与供应商打交道。必须要求提供详细的报价，并列出每个成本工厂的明细，以便更容易评估如何使项目更具成本效益。

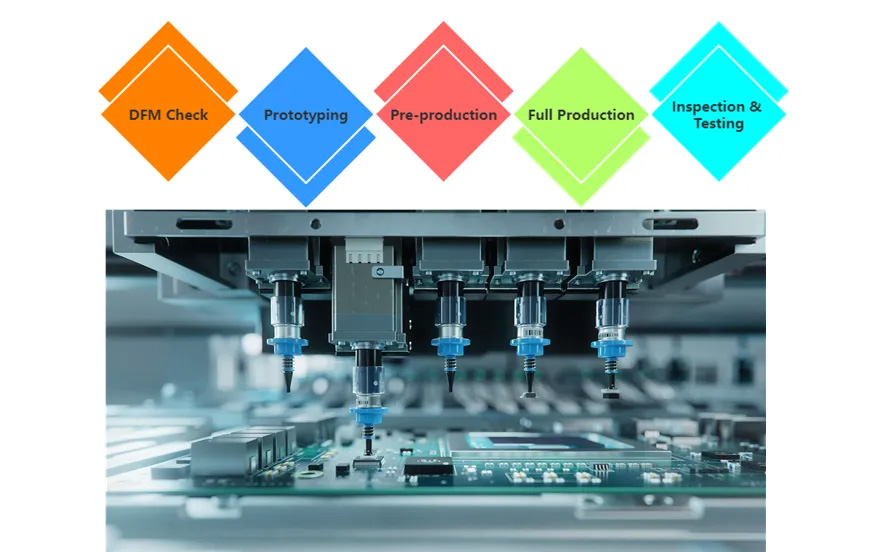

为了确保高质量和快速交付，我们始终遵循快速 PCB 组装的步骤，从 DFM 到原型设计、预生产、全面生产、测试和检查。请参考以下详细步骤。

PCB 设计必须首先提交给快速生产 PCB 组装制造商，并进行可制造性设计 (DFM) 检查。设计采用 Gerber 文件格式，这是业界公认的制造标准。Gerber 文件通常是快速生产 PCB 供应商定价的主要参考之一。

DFM 评审是技术验证过程，用于确定材料和设计是否符合 IPC 标准以及制造或装配线的能力。在 DFM 中，设计和装配团队会进行头脑风暴，以评估风险并确保通过消除潜在错误来满足快速周转的要求。

首先进行原型设计，以获得一些初始构建来评估印刷电路板的功能。制造商和项目负责人正在进行一系列协作讨论，以了解设计中的差距和潜在的改进。对于大批量快速周转 PCB 组装服务，这通常会在很短的时间内发生。原型设计是一个重要的阶段，可以在此进行更正和修订，以实现强大的快速周转生产。

下一阶段是预生产，其中再次生产少量产品以在相对较大的批量中进行测试并检查制造和装配线的准备情况。

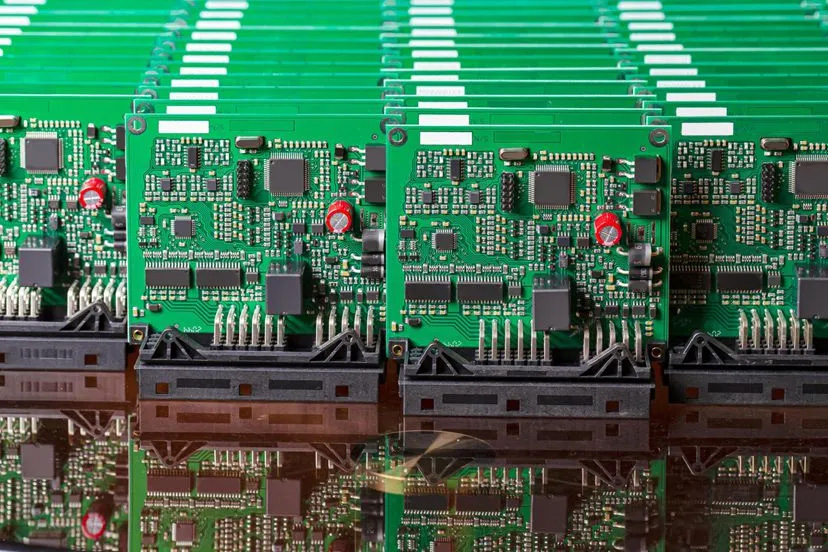

下一阶段是全面生产 PCB，其中设计和组装技术已经确定并满足大规模生产的要求。

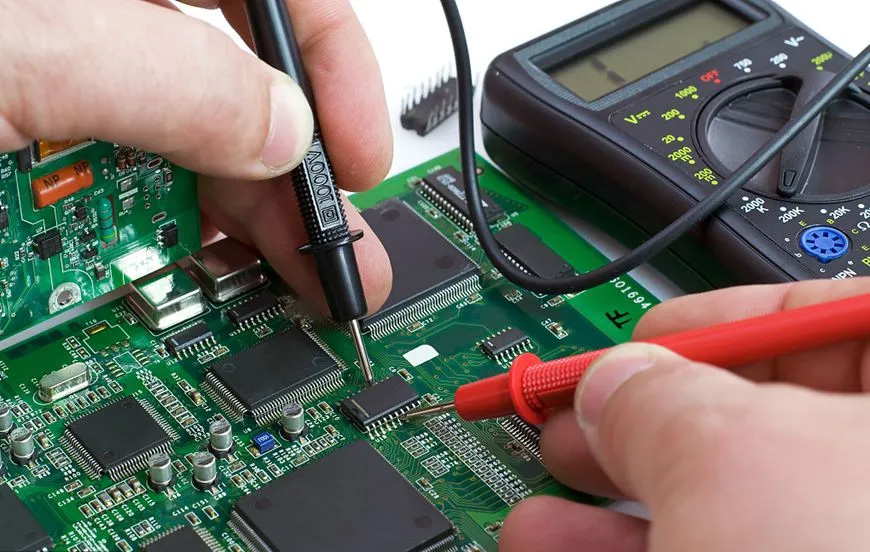

最后，检查和测试应作为产品质量检查的一部分进行。即使是快速的 PCB 组装，这些质量检查也很重要，可以筛选出合格的产品，然后将其发送给客户。检查包括快速自动光学检测 (AOI) 机器，用于检查印刷电路板上的焊点和组件的完整性。测试也通过在线测试或飞针测试进行，这两种测试探针方法都用于检查电气连接问题。主要区别在于，在线测试使用夹具，而飞针测试具有可访问测试焊盘的可移动探针。

在选择FPC供应商时，您获得的不仅仅是一块电路板，更是产品成功的关键保障。海博精密深知这一点，因此我们构建了超越传统制造商的综合价值体系。

1. 深度技术赋能：从“制造”到“智造”
专家级工程支持：我们拥有平均超过10年经验的工程师团队，他们不仅是生产工艺专家，更是您设计阶段的延伸。我们提供免费的DFM（可制造性设计）分析，在产品设计初期介入，为您优化方案、规避风险、降低成本，从源头确保项目的可制造性和高良率。
前瞻性的技术储备：我们持续投入研发，在线宽线距、孔径大小、多层柔性板及刚挠结合板等复杂工艺上保持技术领先。我们能挑战 50/50μm甚至更精细的线路，并成熟掌握盲埋孔、软硬结合等高端技术，满足您最前沿的设计需求。
2. 无懈可击的质量与可靠性
超越标准的品控体系：我们信奉“质量是设计和生产出来的，不仅仅是检验出来的”。全流程贯彻ISO 9001质量管理体系，从原材料入库到成品出货，超过 20道严格质检工序（包括AOI自动光学检测、100%电性能测试、抽检飞针测试等），确保每一片交付给您的FPC都性能稳定、可靠耐用。
极致的可靠性验证：我们拥有完善的可靠性实验室，可进行弯折测试、环境测试（高低温、湿热）、剥离强度测试等，用数据为您验证产品在极端条件下的表现，为您的终端产品保驾护航。
3. 极致的柔性供应链与响应速度
快速响应的打样服务：我们理解创意不等人。我们为研发阶段客户提供高效的快速打样服务（通常5-7个工作日），并配有专属项目经理跟踪进度，确保您的研发周期不被耽误。
稳定高效的大规模交付能力：我们拥有高度自动化的生产线和成熟的供应链管理系统，具备从小批量试产到百万级大规模交付的无缝衔接能力，承诺的交期就是铁律，绝不因量大量小而影响品质和效率。
4. 成本优化与价值共创
综合成本优势：我们通过工艺优化、材料选型建议和规模化采购，帮助您在保证性能的前提下寻找最佳成本平衡点，避免“过度设计”，实现真正的价值最大化。
透明的合作模式：报价清晰，无隐藏费用。任何可能影响成本和进度的因素，我们都会在第一时间与您坦诚沟通，共同决策，建立基于信任的长期合作关系。
5. 行业聚焦与经验背书
深耕细分市场：我们在消费电子、汽车电子、医疗设备等领域拥有丰富的项目经验，熟悉这些行业的特定标准、认证要求和可靠性需求。我们不仅能提供产品，更能提供符合行业规范的解决方案。
经过验证的成功案例：我们是众多行业领先品牌的秘密武器。我们的FPC产品已广泛应用于折叠屏设备、新能源汽车BMS、高端医疗监护仪等对质量要求苛刻的产品中，并经受住了市场的长期考验。
