铝芯 PCB 板用于热管理至关重要的应用。根据预期用途，铝芯 PCB 通常分为三类。

单层 PCB：这种 PCB 由单层铝基板 PCB 组成，其一侧还粘合有一层铜导电层。单层铝 PCB 电路板的设计相对简单，主要应用于热管理方面。一些应用包括 LED 照明、汽车电子、电源等。

它们具有两层铝基板和一层导电铜层，铜层粘合在 PCB 的两侧。与单层铝 PCB 相比，它们还具有增强的设计灵活性和功能性。由于双面特性，元件可以放置在电路板的两侧。这将有助于提高元件密度和电路板上电路的复杂设计。适用于需要改进热性能和电气隔离的应用，例如电源转换器、电机驱动器等。

它们具有通常由铝或铜合金制成的金属芯基板，夹在介电材料层和铜箔之间。与 FR-4 等标准 PCB 相比，它们具有较高的导热性和散热能力。这使它们成为高功率应用的理想选择。 MCPCB 也被称为铝包覆 PCB。它们也有单层、双层和多层配置。

为了优化热导率并提高性能，它们被实现在印刷电路板中，这涉及几个步骤。

第一是基板的选择，我们的核心是铝基板，它是由6061、5052等导热系数高的铝合金制成的。

我们将聚酰亚胺或环氧树脂等介电材料粘合到这种基板材料上。这些介电材料是导热和电绝缘材料，我们在制造时将它们与基板一起实现。在制造过程中要牢记的主要事情是确保铝芯和介电层之间的有效粘合。

必须保持铜层的厚度以获得更好的散热并优化电气性能。

电路板上的导电迹线是使用蚀刻工艺制造的，该工艺在正常 PCB制造.

铝电路板具有多种优点，包括：

铝的有效传热能力将使发热部件的热量得以散发，从而降低过热的风险，延长采用该材料的设备的使用寿命。

当我们将铝基板与铜线结合在一起时，结果将是低热阻和出色的导热性。这将带来诸如出色的电气性能和材料可靠性等好处，尤其是在高功率应用中。

在重量必须过低且空间过于紧凑的区域，我们可以使用铝制 PCB。铝制 PCB 重量轻，能够装入狭小空间，因此在空间和重量是重要因素的特定应用中使用起来十分方便。

铝基板PCB始终具有良好的机械强度和耐用性。这一特性使其在恶劣环境和恶劣天气下也能方便使用。

与液体冷却或散热器相比，铝芯 PCB 是最具成本效益的热管理解决方案。这是因为这种 PCB 的设计简单且易于制造。

尽管铝制 PCB 具有多种优点，但其整体成分也存在一些缺点和局限性。

铝电路板仅限于 单层 or 双层 由于其生产工艺的性质，多层结构难以制造。这种层数限制限制了它们对复杂多层设计的适用性。

与聚酰亚胺和聚酯等柔性材料制成的 PCB 相比，铝芯 PCB 的柔韧性确实很低。铝 PCB 的刚性 在需要反复弯曲或挠曲 PCB 的应用中，电路板的弯曲可能具有挑战性。这将导致 PCB 受到机械应力，甚至在更糟糕的情况下导致 PCB 故障。

铝基板的热膨胀系数较高 与一些电子元件和焊料相比，热膨胀不匹配会导致机械应力、焊点失效，有时还会导致分层，所有这些都会损害器件的可靠性。 PCB组装.

铝基板的金属性质将在铝 PCB 的制造和组装过程中提供独特的考虑。这将增加制造过程的复杂性和成本的可能性。

尽管铝基板 PCB 在热管理方面发挥着良好的作用，但与 FR-4 等传统 PCB 基板相比，铝基板 PCB 的价格略高。这是因为铝基板 PCB 的成本、所采用的专门制造工艺和额外的表面处理选项都导致铝基板 PCB 的制造成本增加。

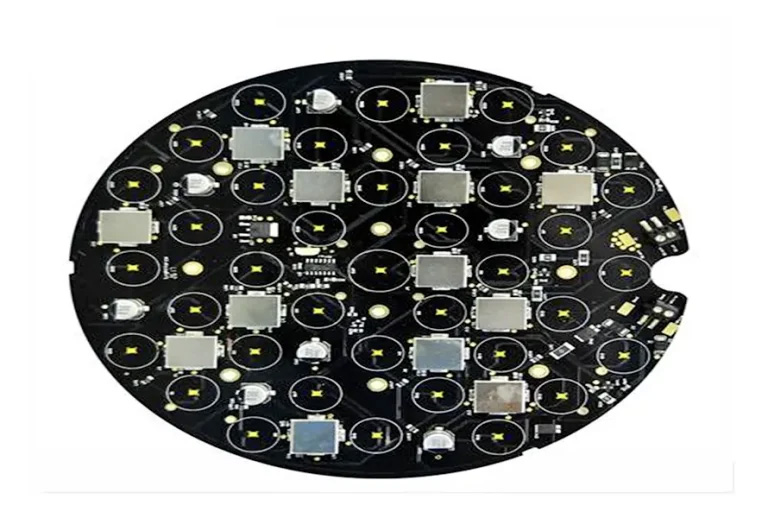

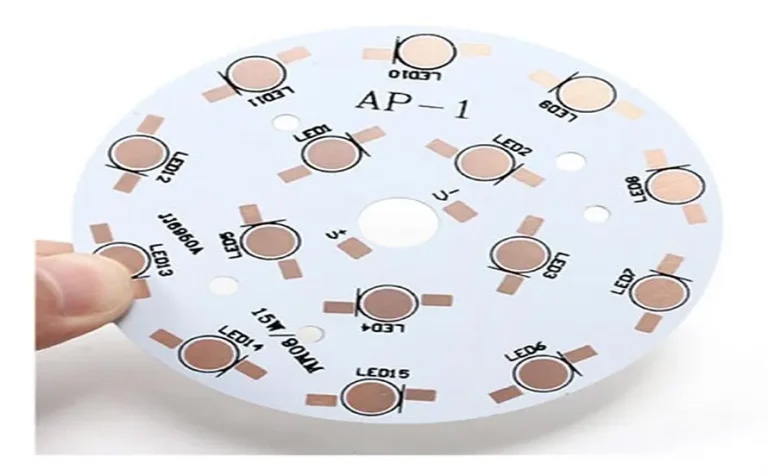

LED照明：LED 在工作时会产生热量。因此，高效散热对于保持最佳性能和长寿命至关重要。因此，LED 采用铝制 PCB 来散发其产生的热量。

电源： 开关电源 (SMPS) 等电源装置需要采用具有出色热管理能力的材料来构建 PCB。这些设备中的晶体管、二极管等产生的热量非常高，而铝 PCB 的实施将有助于有效散热。

汽车电子： 铝电路板应用于电子汽车，如发动机控制单元 (ECU)、电机控制器、电池管理系统和 LED 大灯。

工业电子： 在各种应用中，例如电机控制器、可编程逻辑控制器 (PLC)、工业自动化系统和电力输送装置，我们总能找到铝 PCB 在所有这些领域的应用。

电信设备： 铝芯 PCB 可用于天线、路由器和网络交换机。

可再生能源系统： PCB铝板也用于太阳能逆变器、电池管理系统和风力涡轮机控制器。

消费类电子产品： 一些消费电子设备（如高性能音频放大器、游戏机和计算机图形卡）将利用铝制 PCB 来管理这些组件产生的热量。铝制电路板可防止设备过热和热爆裂。它还可确保消费者电子设备具有良好的性能和可靠性。
