陶瓷、陶瓷增强、陶瓷混合物
PTFE陶瓷、碳氢化合物陶瓷
氧化铝、氧化铝 Al2O3、氮化铝、碳化硅、氧化铍
盲孔和埋孔、微孔、HDI
小到中批量生产
已通过 ISO9001:2015、ISO 13485:2016 认证和 UL 认证
100% 电子测试、AOI 和目视检查
HAL、ENIG、ENEPIG、浸锡/银、OSP
陶瓷材料是粉末、粘土或水泥状材料,与其他材料混合后在高温下加热,使其变硬或变脆。陶瓷材料具有良好的热稳定性,可以承受高温。作为粘土的替代品,铝和氧化锆等金属基材料就是很好的例子,它们是氧化物或非氧化物。这些现代材料的使用使它们适用于更广泛的应用,例如医学(生物陶瓷)、金属工业、航空航天以及我们的核心学科——电子工业。

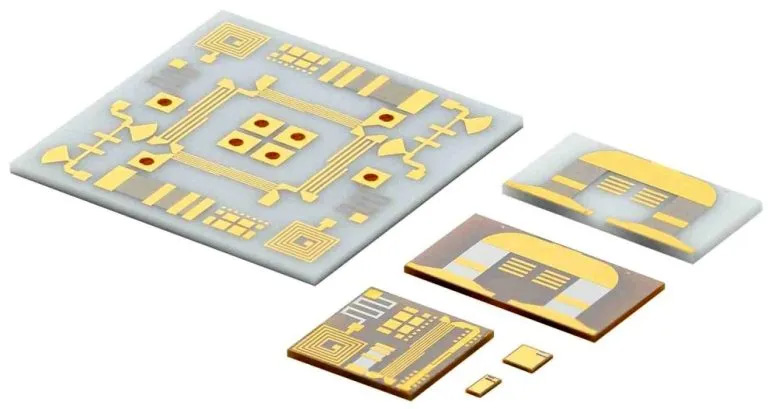

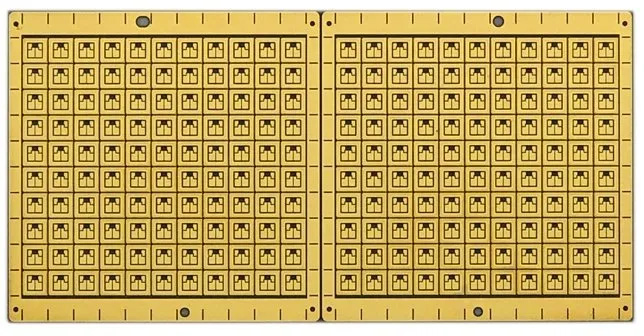

陶瓷 PCB(也称为陶瓷芯 PCB)是一种由陶瓷材料(通常是铝基材料)制成的电路板,而不是更常用的玻璃纤维或其他聚合物基基板。这些板通常用于需要高导热性、优异的电绝缘性和耐恶劣环境性的电路板。
而且重要的是,陶瓷 PCB 对 CTE(热膨胀系数)很敏感,可以承受更高的温度。什么是 CTE?为了便于理解,我们可以使用类似的简单示例来说明。以物质处于加热和冷却状态的类比,当加热时,它开始松弛(技术上是膨胀),而当冷却时,它开始收紧。
与传统 PCB 材料相比, FR4陶瓷 PCB(陶瓷基板 PCB)由于采用铝基材料(三氧化二铝或氮化铝)而具有出色的导热性。这一特性使其能够高效地散发电子元件和电路产生的热量,使陶瓷基板 PCB 成为需要有效热管理的高功率应用和设备的理想选择。
陶瓷是良好的电绝缘体,可在 PCB 上的导线和元件之间提供可靠的隔离。陶瓷芯 PCB 的这一特性对于防止短路和保持信号完整性至关重要,因此可用于高压或高频电路。在日常生活中,PCB 用于信号塔、雷达、空间通信 等设备采用增强陶瓷和混合陶瓷制成。
陶瓷 PCB 对化学品、湿气和其他环境因素具有很强的抵抗力。这种耐用性使其适合在恶劣条件下使用,包括户外设备、化学加工行业和航空航天。
陶瓷的制造可以采用传统和现代方法相结合的方式。传统工艺使用制备基板。是的,陶瓷基板从一种常用材料开始,例如三氧化二铝或氮化铝,它们呈粉末状。然后将其与玻璃状材料混合并添加到液体中进行粘合,混合物变成浆料。之后根据我们的需要进行成型。然后将覆铜层压在陶瓷材料上。这将用作我们的基础陶瓷 PCB 材料。
其余的陶瓷 PCB制造 与我们针对普通 PCB 基板所遵循的相同。使用 CNC 机器在基材上钻孔,并在 PCB 上添加光刻胶。光刻工具来自绘图仪,用于曝光、显影、蚀刻和剥离。
说到陶瓷材料的种类,是根据其特性进行分类的,这些特性在陶瓷基板的制造过程中被结合在一起。通常,金属,如铝,被用作基材。因为它具有良好的传热或散热性能。尽管铜也具有散热性能,但与铝材料相比,其成本较高。
氧化铝陶瓷PCB
氮化氧化铝 PCB
氧化铍 PCB
氮化硼 PCB
碳化硅PCB
根据材质,陶瓷 PCB 可分为不同类型 制造工艺
厚膜陶瓷 PCB
薄膜陶瓷 PCB
混合陶瓷 PCB
低温共烧陶瓷 (LTCC) PCB
高温共烧陶瓷 (HTCC) PCB
直接覆铜陶瓷 (DCB) PCB
激光激活金属化 (LAM) PCB
厚膜陶瓷 PCB 通常称为厚膜电阻陶瓷 PCB。该技术使用电阻成型在 PCB 上提供嵌入式电阻。在 PCB 上形成电阻,并对 PCB 上制造的电阻进行激光修整,以使所有电阻具有相同的欧姆值或不同的值。这有助于释放顶层空间以用于有源元件放置和小型化目的。
该技术特别用于制造陶瓷芯 PCB。它常用于厚膜和薄膜制造方法。真空沉积:在任何绝缘材料上沉积金属都很困难,尤其是在陶瓷 PCB 板上。由于使用了一种称为真空沉积的特殊技术,该过程涉及在陶瓷基板上蒸发或溅射金属。该过程的结果是将一层金属膜均匀地添加到陶瓷基板上。
在这种方法中,不同的材料被堆叠在一起,用于特殊目的或应用。例如,370HR 和陶瓷铝 PCB 被用在单个堆叠中。使用 370 HR 陶瓷的目的是为了耐热。这可以提高 PCB 的性能和效率、热管理等等。
制造LTCC时,PCB被放置在燃气炉中,温度高达900摄氏度。制造它们所用的材料是粉末或水晶玻璃、金属片和金浆。
制造HTCC需要经过烘烤工序,在1600摄氏度的高温下烘烤40多个小时,制造HTCC的材料有增塑剂、氧化铝,以及混合剂,用于将这些材料混合、粘合。
在此过程中,铜和陶瓷在氧气的帮助下结合在一起。当将材料加热或烘烤到 1080 摄氏度时,铜和氧气结合形成 CuO 共晶液体,该液体与陶瓷材料发生化学结合并结合在一起形成 CuAl0O4。
DPC 和 DBC 之间的差异: 直接镀铜,就是薄膜陶瓷PCB板方法中讲到的,是经过真空溅射工艺,在陶瓷基板上沉积一层厚度为10µm到140µm的金属(铜)薄膜。而直接键合铜则是利用铜与陶瓷基板键合的方法,沉积厚度为140µm到350µm的金属(铜)。
在 LAM 工艺中,陶瓷和金属通过高功率激光钻孔技术电离。该工艺的结果是两种物质之间形成结合,表面更加光滑。
内存模块,例如 RAM
光伏板
LED 灯 PCB 板
航空航天
生物陶瓷
金属行业
在选择FPC供应商时,您获得的不仅仅是一块电路板,更是产品成功的关键保障。海博精密深知这一点,因此我们构建了超越传统制造商的综合价值体系。
1. 深度技术赋能:从“制造”到“智造”
专家级工程支持:我们拥有平均超过10年经验的工程师团队,他们不仅是生产工艺专家,更是您设计阶段的延伸。我们提供免费的DFM(可制造性设计)分析,在产品设计初期介入,为您优化方案、规避风险、降低成本,从源头确保项目的可制造性和高良率。
前瞻性的技术储备:我们持续投入研发,在线宽线距、孔径大小、多层柔性板及刚挠结合板等复杂工艺上保持技术领先。我们能挑战 50/50μm甚至更精细的线路,并成熟掌握盲埋孔、软硬结合等高端技术,满足您最前沿的设计需求。
2. 无懈可击的质量与可靠性
超越标准的品控体系:我们信奉“质量是设计和生产出来的,不仅仅是检验出来的”。全流程贯彻ISO 9001质量管理体系,从原材料入库到成品出货,超过 20道严格质检工序(包括AOI自动光学检测、100%电性能测试、抽检飞针测试等),确保每一片交付给您的FPC都性能稳定、可靠耐用。
极致的可靠性验证:我们拥有完善的可靠性实验室,可进行弯折测试、环境测试(高低温、湿热)、剥离强度测试等,用数据为您验证产品在极端条件下的表现,为您的终端产品保驾护航。
3. 极致的柔性供应链与响应速度
快速响应的打样服务:我们理解创意不等人。我们为研发阶段客户提供高效的快速打样服务(通常5-7个工作日),并配有专属项目经理跟踪进度,确保您的研发周期不被耽误。
稳定高效的大规模交付能力:我们拥有高度自动化的生产线和成熟的供应链管理系统,具备从小批量试产到百万级大规模交付的无缝衔接能力,承诺的交期就是铁律,绝不因量大量小而影响品质和效率。
4. 成本优化与价值共创
综合成本优势:我们通过工艺优化、材料选型建议和规模化采购,帮助您在保证性能的前提下寻找最佳成本平衡点,避免“过度设计”,实现真正的价值最大化。
透明的合作模式:报价清晰,无隐藏费用。任何可能影响成本和进度的因素,我们都会在第一时间与您坦诚沟通,共同决策,建立基于信任的长期合作关系。
5. 行业聚焦与经验背书
深耕细分市场:我们在消费电子、汽车电子、医疗设备等领域拥有丰富的项目经验,熟悉这些行业的特定标准、认证要求和可靠性需求。我们不仅能提供产品,更能提供符合行业规范的解决方案。
经过验证的成功案例:我们是众多行业领先品牌的秘密武器。我们的FPC产品已广泛应用于折叠屏设备、新能源汽车BMS、高端医疗监护仪等对质量要求苛刻的产品中,并经受住了市场的长期考验。
